Комплект лабораторного оборудования «Электропривод и автоматика»

Описание товара

Предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

1. Трехфазные асинхронные двигатели
   1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
   2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
   3. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
2. Электропривод переменного тока.
   1. Электропривод разомкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
   2. Электропривод замкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
3. Системы управления электроприводами.
   1. Исследование преобразователя частоты.
4. Релейно-контакторные схемы управления двигателей переменного тока
   1. Схема управления прямого пуска трехфазного асинхронного двигателя с короткозамкнутым ротором с применением кнопочного поста управления;
   2. Схема управления прямого пуска трехфазного асинхронного двигателя с короткозамкнутым ротором с применением кнопочного поста управления и световой индикации;
   3. Схема управления прямого пуска и реверса трехфазного асинхронного двигателя с короткозамкнутым ротором;
5. Релейно-контакторные схемы управления
   1. Схема управления световой индикацией с применением электромагнитного реле
   2. Схема управления световой индикацией с применением электромагнитного реле и реле времени

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Электромашинный агрегат
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Мультимедийная методика
7. Техническое описание оборудование
8. Краткие теоретические сведения
9. Руководство по выполнению базовых экспериментов

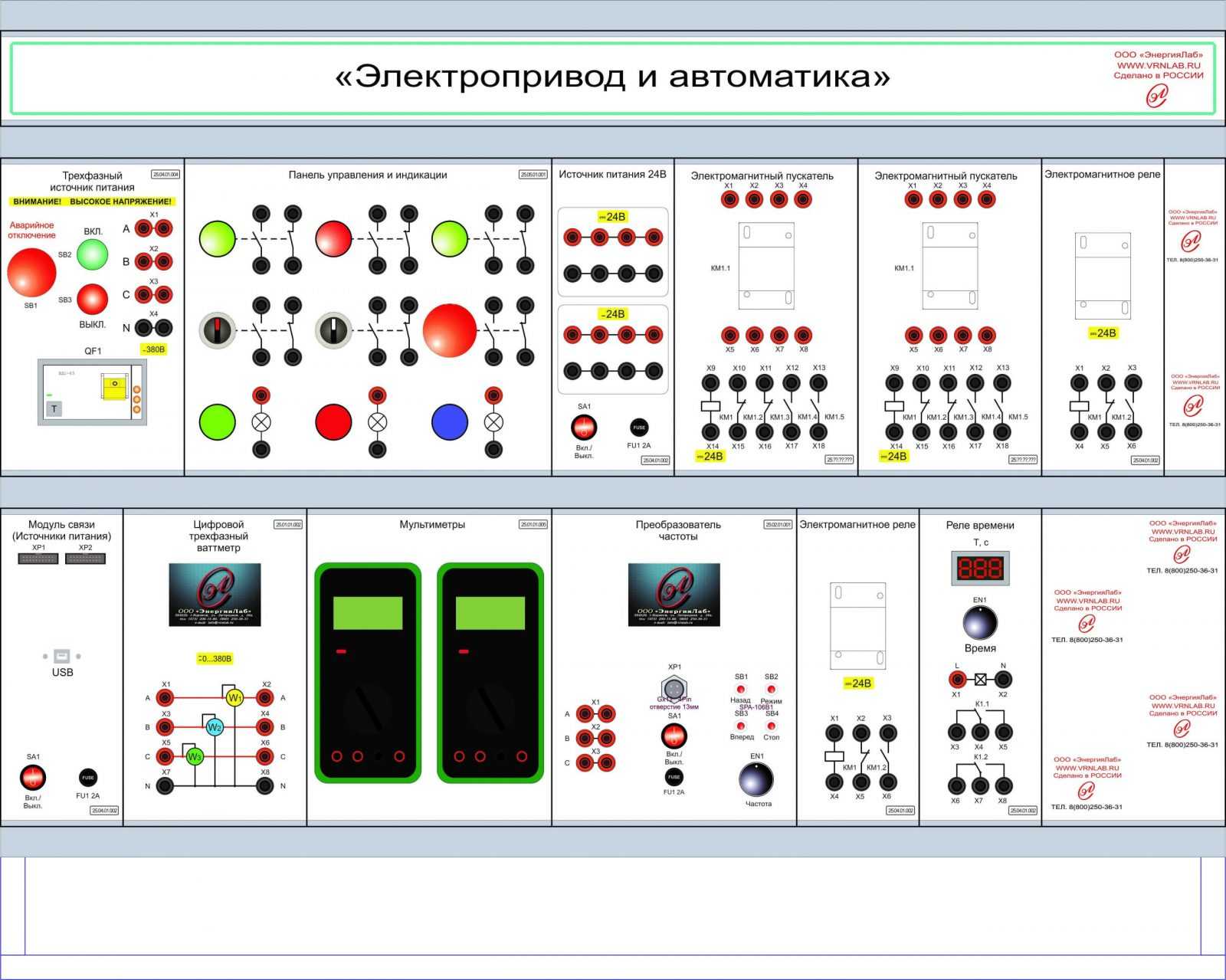

10. Комплект модулей
    1. Модуль «Трехфазный источник питания»
    2. Модуль «Модуль связи (Источники питания)»
    3. Модуль «Панель управления и индикации»
    4. Модуль «Источники питания 24В»
    5. Модуль «Электромагнитный пускатель»
    6. Модуль «Электромагнитное реле»
    7. Модуль «Реле времени»
    8. Модуль «Цифровой трехфазный ваттметр»
    9. Модуль «Преобразователь частоты»
    10. Модуль «Мультиметры»

Технические характеристики

Потребляемая мощность, В·А 300
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1000
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 80
Количество человек, которое одновременно и активно может работать на комплекте 2
